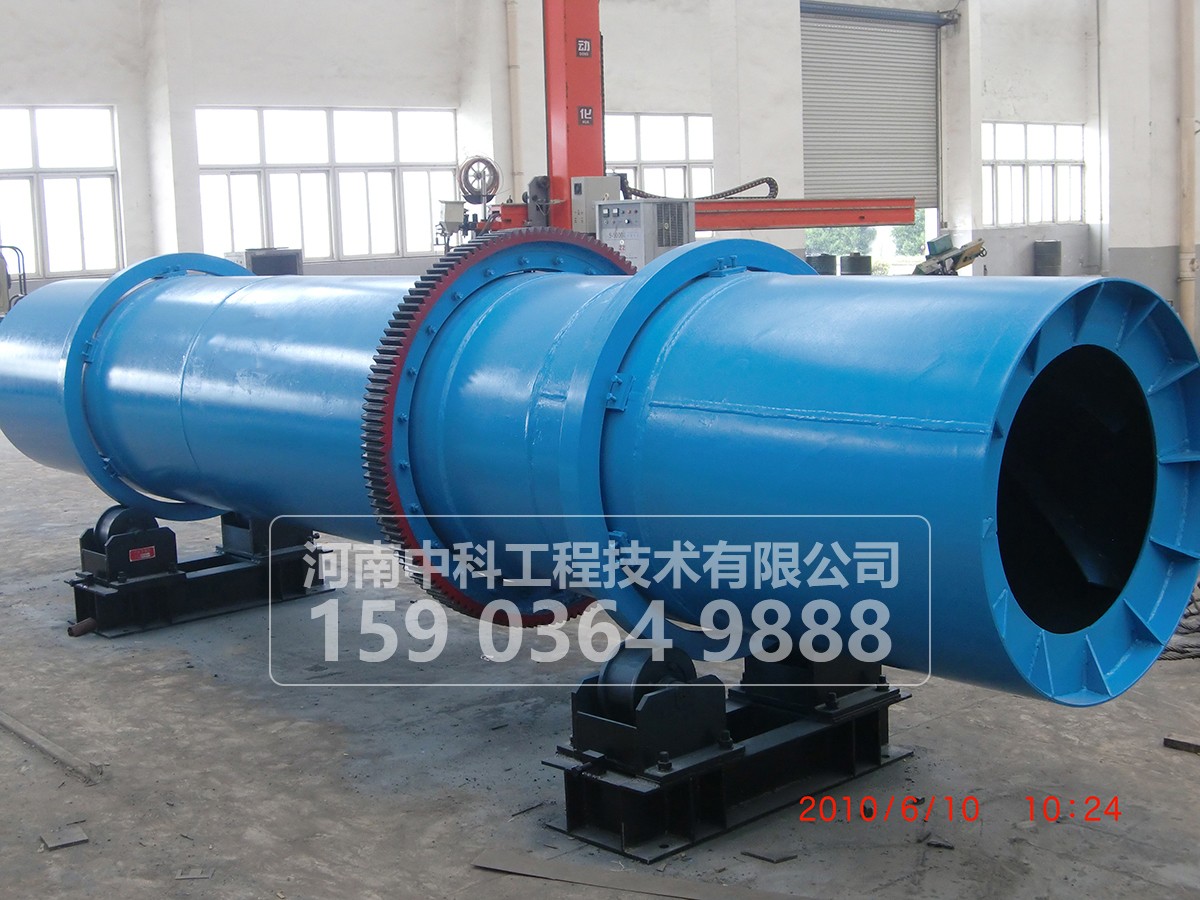

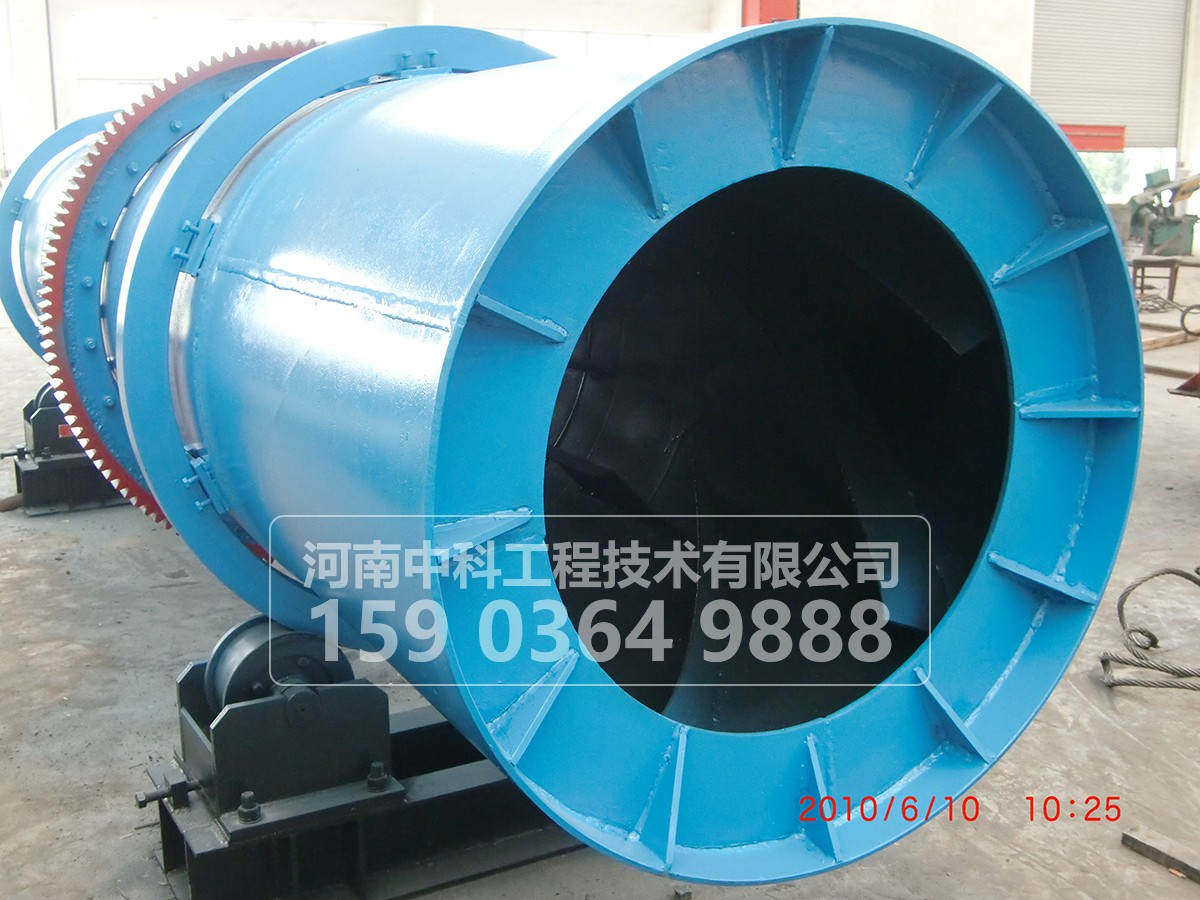

煤泥烘干机主要由热源、喂料装置、带式上料机、回转滚筒、带式出料机、引风机、除尘器和配电柜构成。该套设备工作原理如下：物料由于具有一定的粘性，湿物料进入干燥滚筒后分以下几个工作区：一是导料区，湿物料泥进入此区与高温热风接触迅速蒸发水分，物料在大导角的导料板抄动下，形不成粘结便被导入下一个工作区；二是抄起清理区，湿料在此区被抄板抄起形成料幕状态，物料落下时易形成粘结滚筒壁现象，在此区由于设备设计有清扫装置，清扫装置便十分合理地清扫了内壁粘附的物料，在这个过程中，清扫装置对于物料团球结块也起破碎作用，从而增加了热交换面积，提高了干燥速率；三是倾斜扬料板区，湿煤泥在此区已 呈低水分松散状态，物料在此区已不具有粘结现象，经过充分热交换后物料达到所要求的水分状态，进入 的出料区；四是出料区，滚筒在此区不设抄板，物料在此区滚动滑行至排料口，完成整个烘干过程。

煤泥烘干机工作原理

       煤泥的特点就是水分大，有些用手握就能出水，并且粘性大，采用传统烘原理烘干后会凝结成大硬块，容易堵塞机器出料口，并且需要另外破碎。我厂煤泥烘干机采用预处理上料方式通过复合式供料机将煤泥绞碎传送，可以避免煤泥凝结成块。经过绞碎的煤泥进入呈负压的煤泥烘干机干燥室，在大倾角的抄板作用下，还未凝结便会进入下一清理区域，随滚筒的转动和筒体的倾斜度，被自筒底提至筒顶而落下，形成跟水流瀑布一样的景象，被业内人称为料幕。由于下坠重力作用和煤泥自身粘性容易粘结在筒壁上，设置的清扫装置快速清理掉粘结在筒壁的煤泥，并对已经凝结的团块进行破碎，高温烟气从中穿过使湿物料预热并蒸发部分水分，当物料又被提 起、洒落循环几次后，气流已将煤泥种的水分带出，煤泥进入倾斜扬料板区，此区是低温干燥区，煤泥呈低水分松散状态不再粘结，达到烘干要求。煤泥成为干后产品，烟气成为废气，为减少扬尘，需要在烘干机尾部设置除尘器，根据要求不同，可选旋风除尘器或袋式除尘器，废气经过滤后排出，成品煤则落入料斗种被收集。

煤泥烘干机的优势

1 、结构合理，制作精良，产量高， 能耗低，运转方便等优点。

2、采用顺流干燥方式，相比传统烘干设备，热利用率高，可减少20%燃料成本；

3、内部加装翻抄板，在运行时通过机身转动的被动惯性对煤泥进行翻抛剪切，使煤泥在筒体内能够形成连续的料幕，质热交换更为充分；

4、采用新型给料、排料装置，杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象，降低了除尘系统的负荷；

5、拥有新型给料、排料装置，杜绝了滚筒干燥机给料堵塞、不 连续、不均匀和返料等现象，降低了除尘系统的负荷；

6、安装水平对辊 ，减少挡托轮的磨损，主机运转平稳可靠；

7、可根据用户要求控制产品粒度和水分，烘干煤泥时水分可达 8% 以下，粒度可控制在 8mm 以下。

8、绿色环保，采用多级净化除尘设备，达到环保要求标准，杜绝粉尘和废气排放，为客户提供环保 的烘干设备。
